האם בד פיברת פחמן, דק ככנפי ציקדה, יכולה באמת לחזק מבנים וגשרים? גילוי טכנולוגיית "הרך מנצח את הקשה"

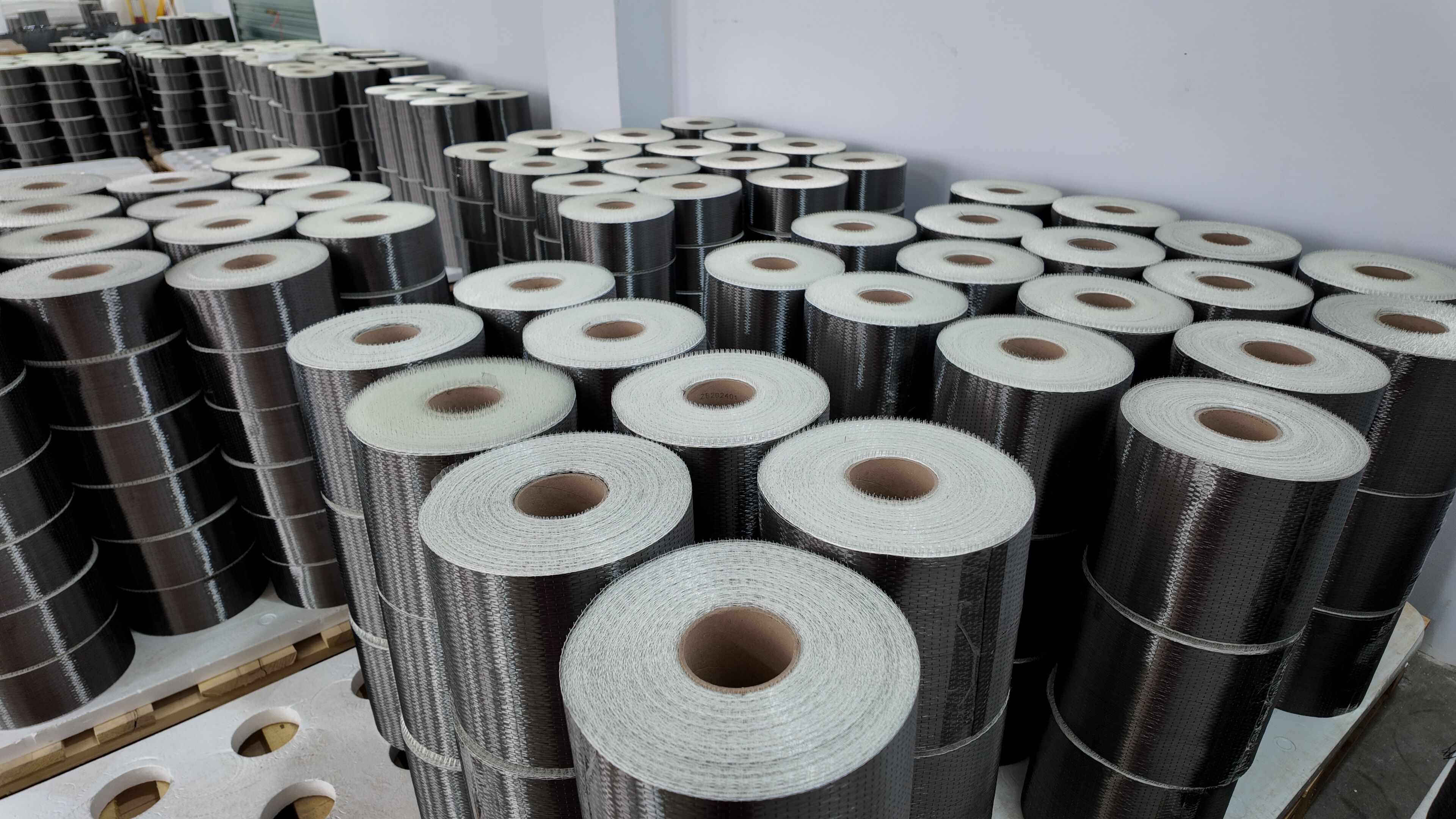

בד פיבר פחמני הפך לפתרון מועדף בחיזוק בניינים וגשרים מודרניים בשל תכונות מכאניקיות יוצאות דופן ותהליך בנייה נוח. внешне קליל ודקיל - בדרך כלל רק 0.111 עד 0.167 מ"מ לשכבת בד - האפקט החזק שלו נובע מתכונות חומר ייחודיות ומנתבי חיזוק מדעיים.

I. תכונות חומר יוצאות דופן: שילוב מושלם בין חוזק לקלות

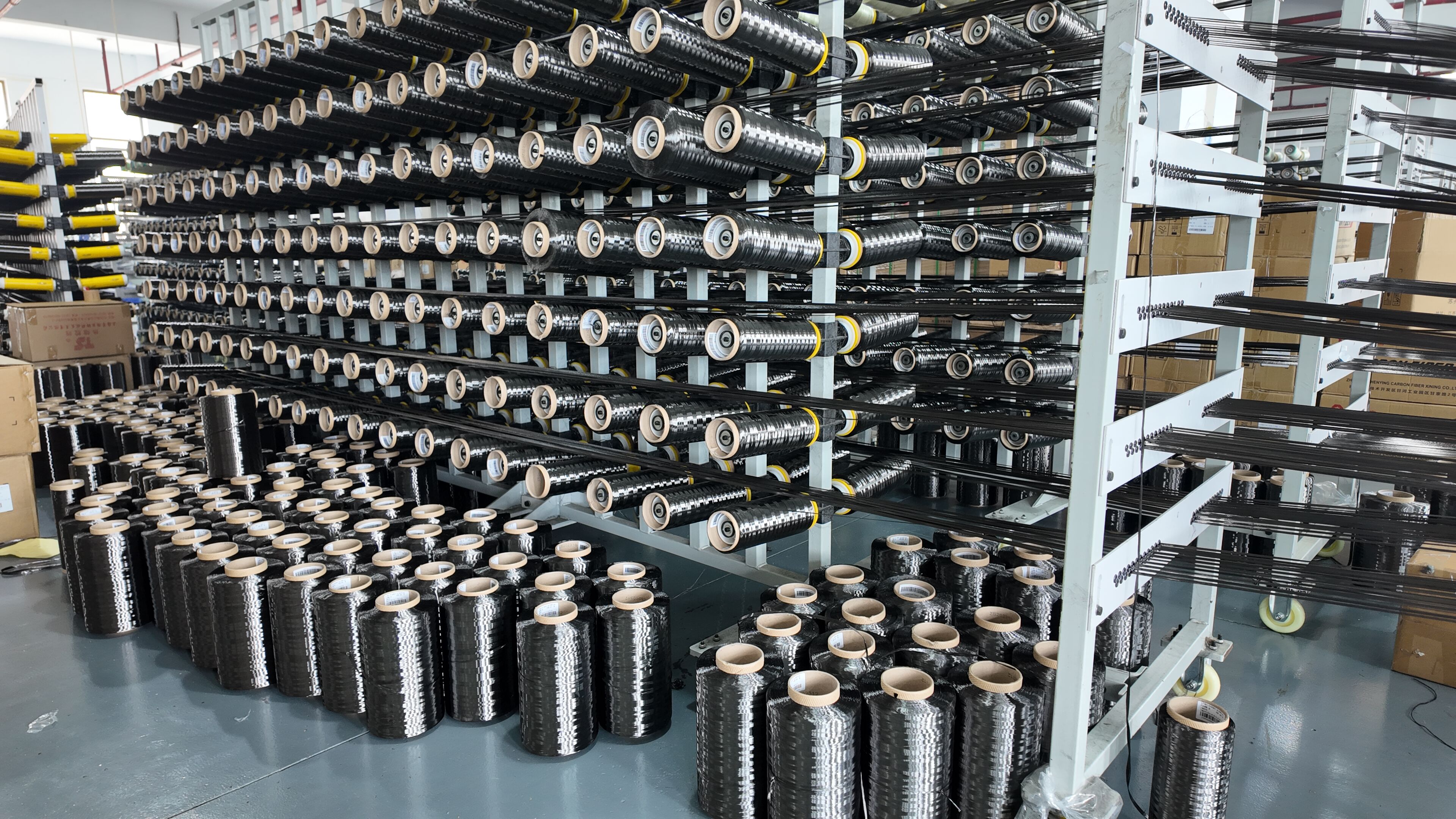

עֶדֶן מִקרו-מבני: פיבר פחמני מיוצר בתהליך של פיחות בטמפרטורה גבוהה של חומרים גלם כמו פוליאקרילוניטריל (PAN). המיקרו-מבנה שלו כולל אטומי פחמן המסודרים בסריגים הקסגונליים צפופים, היוצרים מבנים בעלי חוזק אולטרא-גבוה בכיוון ציר הבד.

החוזק עולה על החומרים המסורתיים: סיב פחמן בודד הוא רק בקוטר של 7-8 מיקרון (בשווה ל-1/10 של שיער אנושי), אך הוא מציע חוזק מתיחה של 3,400–4,800 MPa (התקן הלאומי הסיני דורש ≥3,000 MPa). פירוש הדבר הוא כי חבילת פיברגלס בעובי של עיפרון יכולה לעמוד במתיחות של כ-2 טון (שקול למשקל של 3 פילים בוגרים) —חזק פי 6-10 מאשר בטון רגיל (300–500 MPa).

יעילות קלה במשקל: בעלת צפיפות של רק ≈1.6 גרם/סמ"ק (בערך רבע מזה של פליז), סיבי פחמן מספקים יכולת נשיאה גבוהה בהרבה של מתיחה ליחידת משקל, תוך הוספת עומס זניח למבנים.

II. עקרונות הגזירה המדעיים: הגזירה הכיוונית, העברת הכוח המשותפת
הכוח המגביר של בד סיבי פחמן אינו תלוי בעובי, אלא בעיצוב כיווני מדויק של הכוח ובאינטגרציה חלקה עם החומר הבסיסי:

שרף מתיחה כיווני "שרף": הסיבים מופנים בעיקרו בכיוון אחד. כאשר הם מיושמים במקביל לכיוון המאמץ של האלמנט הבנוי (למשל, אזור מתוח בתחתית קורה, ציר העמוד), הם מתנגדים ישירות ויעילוately לכוחות מתיחה או cisaillement, פועל כמו "שרף מתיחה" בעל חוזק גבוה למבנה.

פעולה של חומר מרוכב משולב: מחובר באמצעות ציפורן אפיתוקסי ספציפית, נוצרת מערכת מרוכבת אחידה של "סובסטרט-ציפורן-בד פחמן". כוחות חיצוניים מופצים ומועברים ביעילות, ומונעים כשל מקומי כתוצאה מריכוז מאמצים.

שיפורים עיקריים בביצועים:

התנגדות מוגזמת לשימור: לקורות/לוחות crackked, בד הפחמן יכול לשאת עד 70–80% מכוחות המתיחה, מדכא משמעותית את התפשטות הcracks ומעלים את נטלת העומס הסופית (למשל, לוח ריצפה אחת עם עומס יתר צפתה עלייה של 40% ביכולת וcracks התייצבו לאחר היישום).

שיפור התנגדות cisaillement: מופעל באמצעות "ג'קטינג U" או "עטיפה מלאה", הוא פועל כמו "רצועת אפיזציה חזקה" המגבילה עיוות צדדי, ומעצימה משמעותית את חוזק הגזירה (בדיקות מראות עלייה של 50% בקיבולת הגזירה בעמודים עם 2 שכבות).

יתרון של קלות: הדקתו המירבית (200–300 גרם/מ"ר לשכבה) והמשקל הנמוך שלו הופכים אותו לאידיאלי למקרים רגישים למשקל כמו מבנים היסטוריים או מבנים קשישים, ומקלים את המשקל הנוסף ב-90% בהשוואה לחיזוק בלוחות פלדה.

III. ביצועים מוכחים: פתרון הנדסי מהימן ויעיל
חיזוק סיבת פחמן אומץ באופן ניסיוני בפרויקטים קשים ברחבי העולם:

שיפוץ סיסמי של גשרים: גשר סן פרנסיסקו-אוקלנד ביי השתמש בעטיפת סיבת פחמן על עמודי הגשר לשיפוץ סיסמי, והחזיק בעוצמה את רעידת האדמה בגודל 6.0 במאה ה-2014.

שיפוץ בניין: בניין משרדים משנות ה-80 בבייג'ינג העלה את העומס הרציפי מממוצע של 2 קילו ניוטון למטר רבוע ל-5 קילו ניוטון למטר רבוע על ידי יישור של בד פיברגלס על הלוחות - והשיג דרישות פונקציונליות מודרניות מבלי לבצע פירוק מבני.

תיקון לאחר אסון: לאחר רעידת האדמה ונצ'ואן משנת 2008, שוחזרו מבנים רבים שנפגעו (לדוגמה: צמתים של קרשים ועמודים במבנה בית ספר) באמצעות בד פיברגלס, והשיגו חזרה עד 1.2x מהעומס המקורית ועברו בהצלחה בדיקות סיסמיות עוקבות.

סיכום: כוח ניצח את העובי, טכנולוגיה מעצימה את החיזוק
הייעילות של בד הפיברגלס נמצאת ב חוזק המשיכה יוצא הדופן, עיצוב כיווני מדויק, ו אינטגרציה סינרגיסטית עם הבסיס בדיוק כמו תיל פליז דק שיכול להרים משקלים כבדים - כוח מגיע מהות החומר, לא מהנפח. על ידי עקרון ה"רך מנצח את הקשה", הוא מטפל באופן מדויק בחולשות מבניות במתח ובגזירה, ומכונן את עצמו כפתרון לחיזוק המבנה בצורה יעילה, אמינה וקלילה בהנדסה מודרנית.

הטכנולוגיה הזו תוקנה בתקני לאומים סיניים כמו תקן GB50367: תכנון לחיזוק מבנים בטון, והיא שיטה בגרות, מאומתת מדעית. כברנד מהימן בתעשייה, בד פיבerglass לפיחות של ד"ר רforcerment עוקב אחר מערכת הניהול באיכות ISO 9001 ועומד בתקני האירוח האירופיים, והותקן בהצלחה באלפי פרויקטים ברחבי העולם - מספק ביצועים שתוכלו להישען עליהם.
