Ткань из углеродного волокна: подробный анализ однонаправленной и двунаправленной для оптимального выбора

В отраслях, требующих высокопроизводительных материалов, таких как конструкционное усиление и промышленное производство, ткань из углеродного волокна пользуется большой популярностью благодаря своему исключительному соотношению прочности и веса, устойчивости к коррозии и гибкости в проектировании. Однако, знаете ли вы, что ткань из углеродного волокна бывает однонаправленный и двунаправленный разных видов? Они значительно различаются по структуре, эксплуатационным характеристикам и сценариям применения. В этой статье представлен подробный анализ их основных различий и преимуществ, которые помогут вам сделать обоснованный выбор.

I. Однонаправленная ткань из углеродного волокна: сосредоточенная прочность в одном направлении

Структурные особенности:
Однонаправленная ткань отличается плотно упакованными жгутами углеродного волокна (например, обычные жгуты 12K, каждый из которых содержит 12 000 нитей), ориентированными в основном в одном направлении (обычно по основе). В другом направлении (по утку) находятся лишь минимальное количество тонких волокон или специальные термопластичные клеевые нити для фиксации. Такая конструкция концентрирует ее прочностные характеристики вдоль оси ориентации волокон.

Основные преимущества:

Исключительная одноосная прочность: Вдоль основного направления волокон ее прочность на растяжение во много раз превышает прочность обычной стали. Например, однонаправленная ткань 12K легко выдерживает огромные растягивающие нагрузки в основном направлении, что делает ее идеальной для армирования зон растяжения в балках, плитах и других конструкциях, особенно в случаях, когда направление основной нагрузки четко определено.

Превосходная пропитка: Его относительно простая структура позволяет совместимой смоле из углеродного волокна (матрице) быстро и равномерно проникать в пучки волокон. Это обеспечивает прочное сцепление между тканью и основой, формируя эффективную композитную систему передачи напряжений, а также упрощает процесс установки.

Отличное соотношение цены и качества: Процесс производства относительно проще и требует меньше сырья по сравнению с двунаправленной тканью, что приводит к более низкой общей стоимости. Это обеспечивает значительные стоимостные преимущества в крупномасштабных стандартных проектах усиления.

Удобный и гибкий монтаж: Ткань мягкая и легко режется. Установка заключается просто в ее нанесении в заданном направлении нагрузки (например, в направлении растяжения или перпендикулярно трещинам), не требует сложных навыков или тяжелой техники. Даже на слегка неровных поверхностях основы достижимы высокие показатели эффективного сцепления. Локальные воздушные пузыри легко устраняются с помощью инъекционного шприца, что сокращает сроки выполнения проектов и гарантирует контроль качества.

Ключевые ограничения:

Слабая прочность под углом: Перпендикулярно направлению волокон способность сопротивляться растяжению, сдвигу и другим нагрузкам сильно ограничена. Если конструкция испытывает сложные, многонаправленные напряжения, одного однонаправленного материала может быть недостаточно для комплексного усиления.

Риск при нагрузках вне оси: Когда внешние силы отклоняются от основного направления волокон, однонаправленный материал более склонен к повреждениям или разрушению. Его использование на неправильных конструктивных элементах с неопределенным или неожидаемым направлением поперечных нагрузок связано с риском неудовлетворительного усиления.

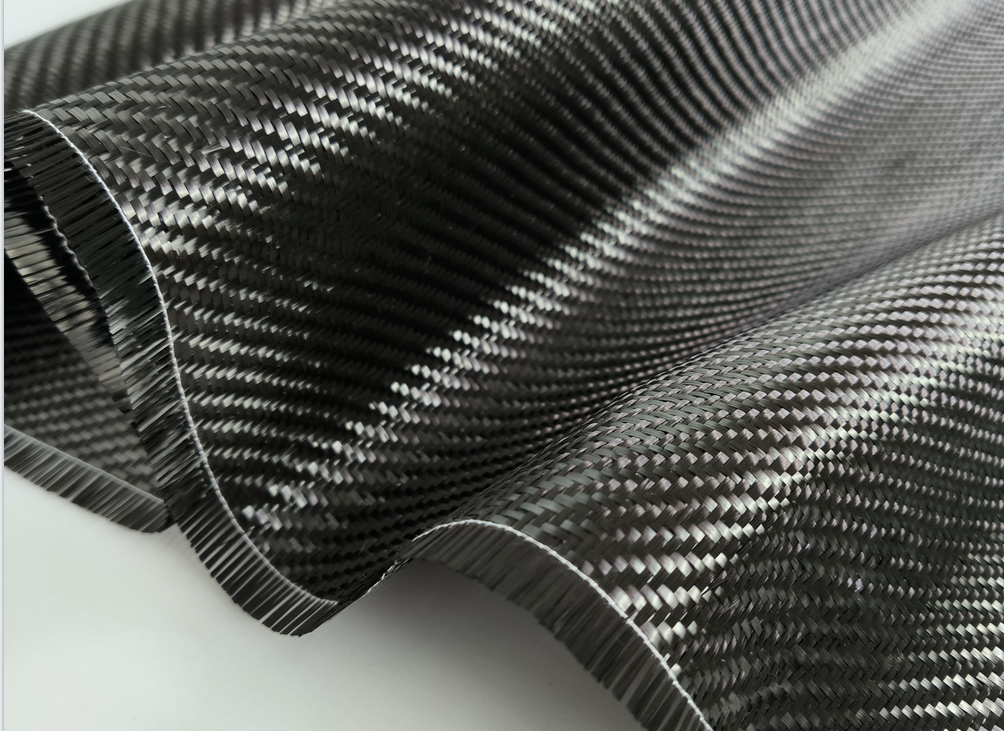

II. Двухосный углеволоконный материал: Сбалансированный многофункционал

Структурные особенности:
Двухосный материал включает значительное количество прядей (пучков углеволокна) как в продольном, так и в поперечном направлениях, которые переплетаются в виде сетчатой структуры с использованием таких методов переплетения, как полотняное, саржевое или атласное. Такая конструкция обеспечивает относительно сбалансированные механические свойства в двух перпендикулярных направлениях.

Основные преимущества:

Высокая прочность при двуосных нагрузках: Эффективно выдерживает растяжение, сжатие и даже частичные сдвиговые нагрузки с нескольких направлений, преодолевая ограничения однонаправленной ткани, зависящей от одной оси. Отлично подходит для сложных несущих конструкций с неясными основными путями передачи нагрузки (например, сложные соединения, сдвиговые стены) или сценариев, требующих равномерного усиления общей устойчивости и несущей способности.

Отличная адаптация к сложным формам: Переплетённая структура обеспечивает превосходную гибкость и способность к деформации, позволяя плотно прилегать к сложные поверхности таким элементам, как трубы, нестандартные компоненты и изогнутые конструкции. Это гарантирует равномерное покрытие и укрепление без мёртвых зон.

Широкая область применения: Благодаря сбалансированным двуосным свойствам и хорошей адаптируемости, его применение выходит за рамки усиления зданий (например, исторические нестандартные элементы, силосы) до промышленного оборудования (детали, требующие прочности в нескольких направлениях) и аэрокосмической отрасли (конструкционные компоненты), удовлетворяя требованиям к высокая эффективность в нескольких направлениях .

Ключевые ограничения:

Ниже прочность на одно направление: Несмотря на сбалансированную двуосную эффективность, его предельная прочность в любом одном направлении обычно ниже, чем у односторонней ткани аналогичных характеристик в ее основном направлении . Это связано с тем, что изгиб волокон и их переплетение во время ткачества частично снижают присущую прочность.

Сложное производство, более высокая стоимость: Процесс ткачества, требующий точного переплетения основных и уточных нитей, является более сложным и требует использования передового оборудования и технологий. Это приводит к более низкой относительной эффективности производства и потенциально большему количеству материальных отходов. Следовательно, двусторонняя ткань как правило, более дорогая в результате, вряд ли можно будет использовать его в затратных проектах.

Увеличение сложности импрегнации: Более толстая и сложная тканевая структура затрудняет проникновение смолой матрицы быстро и равномерно во все промежутки волокна. Это требует более высоких навыков в методах применения (например, смешивание смолы, чистка / вакуумная инфузия) и опыте оператора; в противном случае это может поставить под угрозу качество связей и эффективность арматуры.

III. Второй этап Как правильно выбирать? Контекст и загрузка - это ключ!

Приоритетное использование однонаправленной ткани, когда:

Структурный путь нагрузки высокоопределенный и одноосевой (например, зоны напряжения в балки/пласты для изгибающей подкрепления).

Крайне высокая предельная прочность в одном конкретном направлении имеет первостепенное значение.

Бюджет проекта ограничен , приоритет — высокая экономичность.

Поверхность основы относительно плоская или упрощенная установка .

Приоритет двунаправленному материалу, когда:

Конструкционная нагрузка сложная и многонаправленная (например, соединения, стенки сдвига, силосы).

Система основное направление нагрузки трудно определить - Ясно.

Компоненты, нуждающиеся в подкреплении, имеют сложные, изогнутые геометрии (например, трубы, купола, исторические нерегулярные элементы).

Единое общее улучшение и стабильность - Это очень важно.

Применение включает промышленное оборудование, аэрокосмические или другие области, требующие многонаправленные высокие характеристики .

Заключение:

Однонаправленная ткань из углеродного волокна - это " Специалист по направленной силе , «доставляя сверхвысокую прочность и превосходную экономическую эффективность когда основной путь нагрузки очевиден. Двухсторонняя углеродная ткань является « Сбалансированный многофункциональный материал , «демонстрируя свою широкую охваченность и стабильную несущую способность преимущества в сложных условиях нагружения и неправильных конструкциях . Тщательное изучение их отличительных характеристик, в сочетании с внимательным рассмотрением конкретной проектной конструкции, условий нагружения, геометрической сложности и бюджета, позволяет сделать наиболее научный и эффективный выбор. Это гарантирует, что технология армирования углеродным волокном действительно обеспечит безопасность конструкции и улучшит её эксплуатационные характеристики.
