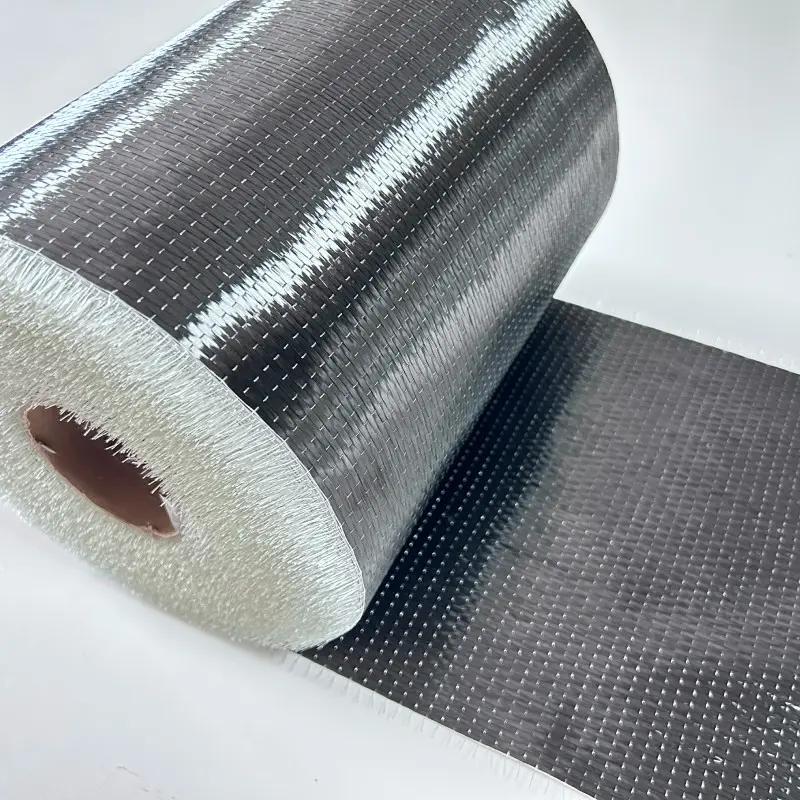

คู่มือฉบับสมบูรณ์สำหรับกระบวนการสร้างผ้าคาร์บอนไฟเบอร์: 7 ขั้นตอนสำคัญจากกระบวนการเคลือบผิวถึงกระบวนการอบแข็ง

การบำบัดผิวที่สำคัญสำหรับการสร้างเนื้อผ้าไฟเบอร์คาร์บอน

การทำความสะอาดและกำจัดไขมันของพื้นผิว

การทำความสะอาดและการล้างไขมันจากพื้นผิวเป็นสิ่งสำคัญก่อนการใช้ผ้าไฟเบอร์คาร์บอน การปนเปื้อน เช่น น้ำมัน สิ่งสกปรก และความชื้น อาจส่งผลเสียต่อการยึดเกาะ ทำให้ผิวงานไม่ดีและลดคุณภาพของคอมโพสิตได้ สามารถใช้วิธีการทำความสะอาดต่าง ๆ เพื่อเพิ่มประสิทธิภาพ เช่น การเช็ดด้วยสารละลาย การทำความสะอาดด้วยคลื่นเสียงความถี่สูง และสารเคมีล้างไขมัน หากใช้สารละลายที่เหมาะสม เช่น อิโซโพรพิลแอลกอฮอล์และอะเซโทน และปฏิบัติตามคำแนะนำที่ดีจากแบรนด์ที่น่าเชื่อถือ จะได้ผลลัพธ์ที่ยอดเยี่ยม นอกจากนี้ พื้นผิวที่ทำความสะอาดอย่างดีจะมีค่าการยึดเกาะสูงกว่าพื้นผิวที่ยังมีสิ่งปนเปื้อน การใช้สื่อกลางในการทำความสะอาดร่วมกับเครื่องมือที่เหมาะสม และปฏิบัติตามมาตรการความปลอดภัยอย่างเคร่งครัด จะช่วยป้องกันความเสียหายต่อพื้นผิวในขณะทำความสะอาด

เทคนิคการขัดเพื่อการยึดเกาะที่ดีที่สุด

การขัดผิวด้วยกระดาษทราย/การพ่นทรายต้องใช้ในทุกกรณีเพื่อเพิ่มประสิทธิภาพในการยึดเกาะของ ผ้าคาร์บอนไฟเบอร์ . วิธีเหล่านี้ช่วยปรับปรุงผิวสัมผัสให้มีความแข็งแรงในการยึดเกาะมากขึ้น การเลือกขนาดเม็ดทรายที่เหมาะสมตามวัสดุพื้นผิวเป็นสิ่งสำคัญเพื่อให้ได้การยึดเกาะที่ดีโดยไม่ทำให้ผิวเสียหาย มาตรฐานการผลิตล่วงหน้ากำหนดเทคนิคการขัดผิวสำหรับการใช้งานต่างๆ เพื่อช่วยผู้ผลิตในการเลือกแนวทางปฏิบัติที่ดีที่สุด หลังจากการขัด ขั้นตอนการทำความสะอาดหรือการเตรียมล่วงหน้ามีความสำคัญอย่างยิ่ง เนื่องจากการขัดอาจไม่สามารถทำความสะอาดได้อย่างสมบูรณ์ และขั้นตอนถัดไปจำเป็นต้องทำความสะอาดเศษซากหรือสิ่งปนเปื้อน และให้การยึดเกาะที่ดี กระบวนการหลายขั้นตอนนี้ต้องอาศัยการเตรียมเครื่องมือที่มีประสิทธิภาพและมอบสมรรถนะที่ยอดเยี่ยมบน ผ้าคาร์บอนไฟเบอร์ .

กลยุทธ์การทาเรซินและการวางชั้นไฟเบอร์คาร์บอน

สัดส่วนการผสมอีพ็อกซี่สำหรับแผ่นคาร์บอนไฟเบอร์

การใช้อัตราส่วนที่เหมาะสมของอีพ็อกซี่เป็นสิ่งสำคัญในกระบวนการก่อสร้างด้วยเส้นใยคาร์บอน เพื่อให้มั่นใจถึงความแข็งแรงและความทนทานของชิ้นงานเมื่อเสร็จสิ้นแล้ว การผสมผิดพลาดอาจทำให้เกิดพื้นที่ที่มีเรซินมากเกินไปหรือน้อยเกินไป ซึ่งสามารถทำให้ชิ้นส่วนอ่อนแอลงได้ ดังนั้น การปรับสมดุลให้เหมาะสมจึงเป็นวิธีที่สำคัญในการป้องกันการล้มเหลว โดยปกติคุณควรผสมในอัตราส่วน 2:1 หรือ 3:1 ของเรซินต่อฮาร์เดนเนอร์ (โดยประมาณตามโครงการเฉพาะของคุณ) แต่คุณจะต้องทดลองเพื่อหาสิ่งที่เหมาะสมที่สุด คุณควรทำการทดสอบชุดเล็กก่อน อุตสาหกรรม COATING: ผู้เชี่ยวชาญยังกล่าวว่า "การทดสอบก่อนที่จะลงมือทำจริง" เป็นส่วนสำคัญของกระบวนการ ในรายงานอุตสาหกรรม อัตราส่วนสูตรที่ไม่ตรงกันเป็นสาเหตุของการล้มเหลวถึง 30% ในการใช้งานจริง ดังนั้น การทำงานอย่างขยันขันแข็ง รวมถึงวิธีการผสมเฉพาะ จะช่วยให้มั่นใจถึงความสม่ำเสมอ

การจัดแนวของแผ่นเส้นใยคาร์บอน

ทิศทางภายในแผ่นไฟเบอร์คาร์บอนมีความสำคัญสำหรับการเพิ่มความแข็งแรง เพราะช่วยปรับปรุงการถ่ายโอนโหลดและลดจุดรวมของแรงดึง วิธีการจัดแนวที่แม่นยำประกอบด้วยแต่ไม่จำกัดเพียงแค่คู่มือ การใช้ jig หรืออุปกรณ์จัดแนวที่ใช้ในการกำหนดทิศทางที่ต้องการสำหรับเส้นใยคาร์บอน เหล่านี้ทำให้กระบวนการทั้งหมดง่ายขึ้น เป็นระบบการวางชั้นที่ง่ายที่สุด และมอบสมรรถนะที่ดีขึ้นในทุกด้าน จากการทดลองพบว่าโครงสร้างเส้นใยคาร์บอนที่จัดแนวแสดงสมบัติกลที่เหนือกว่าอย่างมากเมื่อเปรียบเทียบกับเส้นใยที่จัดแนวแบบสุ่ม หนึ่งในปัญหาทั่วไปคือการรักษาการจัดแนวภายใต้แรงเครียดจากการผลิต แต่สามารถแก้ไขได้ เช่น โดยการใช้พื้นผิวเหนียวชั่วคราวหรือกาวชั่วคราวระหว่างการวาง อุปกรณ์เหล่านี้มีความสำคัญในการเชื่อมโยงกลยุทธ์การใช้งานกับเจตนารมณ์ของการออกแบบและบรรลุผลลัพธ์ที่มีประสิทธิภาพสูง

วิธีการห่อสุญญากาศสำหรับแผ่นผ้าคาร์บอนไฟเบอร์

เทคนิคการปิดผนึกเพื่อกำจัดอากาศที่ติดอยู่

ในการห่อวัสดุคาร์บอนไฟเบอร์แบบ prepreg ด้วยถุงสุญญากาศ การสร้างการปิดผนึกที่ไม่ให้อากาศรั่วไหลเป็นสิ่งสำคัญ เพื่อกำจัดอากาศที่ติดอยู่ อากาศที่ว่างเปล่าเหล่านี้สามารถลดความแข็งแรงของคอมโพสิตได้อย่างมาก ดังนั้นจึงควรใช้วิธีการปิดผนึกที่ดี เช่น เทปปิดผนึกและการห่อสองชั้น (double bagging) แนวทางปฏิบัติที่ดีที่สุดในการปิดผนึกสามารถลดข้อบกพร่องได้อย่างมีประสิทธิภาพ (มาตรฐานอุตสาหกรรม) การใช้เทปปิดผนึกรอบขอบถุง เช่น สามารถลดปัญหาอากาศที่ติดอยู่ได้ถึง 95% ตามสถิติ เพื่อให้มั่นใจในผลลัพธ์ที่ต้องการ แนะนำให้ตรวจสอบปัญหาการปิดผนึกทั่วไปที่อาจเกิดขึ้น โดยการตรวจสอบรอยต่อสำหรับการรั่วไหล และแน่ใจว่าแรงดันถูกกระจายอย่างสม่ำเสมอตลอดกระบวนการตั้งค่า และขั้นตอนสุดท้ายของการห่อถุงสุญญากาศ

การปรับแต่งแรงดันระหว่างการรวมตัว

ในช่วงการรวมตัวของกระบวนการ vacuum bagging การปรับแรงดันให้ละเอียดเป็นสิ่งจำเป็นเพื่อส่งผลต่อคุณสมบัติสุดท้ายของวัสดุคอมโพสิตคาร์บอนไฟเบอร์ ช่วงแรงดันที่เหมาะสมจะขึ้นอยู่กับประเภทของวัสดุที่ใช้ แต่จะมีความสำคัญเสมอในการหาจุดสมดุลระหว่างการรวมตัวที่เหมาะสมและการป้องกันเส้นใยจากการได้รับความเสียหาย แรงดันถูกปรับโดยเครื่องวัด และการปรับแต่งทำด้วยมือเพื่อให้มั่นคงตลอดระยะเวลาของการอบแข็ง การควบคุมที่ละเอียดนี้ได้รับการสนับสนุนจากงานวิจัยซึ่งแสดงให้เห็นถึงความสัมพันธ์โดยตรงระหว่างระดับแรงดันและความแข็งแรงทางกายภาพ รวมถึงความทนทานของชิ้นงานที่อบแข็งแล้ว ดังนั้น แนะนำให้ตรวจสอบกระบวนการทีละขั้นตอนในระหว่างการอบแข็ง เพื่อให้มั่นใจในความเสถียรและเชื่อถือได้ของผลลัพธ์ที่ได้ มาตรการเหล่านี้อาจเกี่ยวข้องกับการวิเคราะห์การอ่านค่าจากเครื่องวัดเป็นระยะๆ พร้อมทั้งทำการซ่อมแซมและแก้ไขเพื่อหลีกเลี่ยงความคลาดเคลื่อนใดๆ แม้เพียงเล็กน้อย ที่อาจรบกวนกระบวนการสร้างวัสดุคอมโพสิตที่แข็งแรง

การควบคุมกระบวนการ Cure ในการผลิตเส้นใยคาร์บอน

โปรโตคอลการเพิ่มอุณหภูมิแบบทีละขั้น

การใช้โปรโตคอลการเพิ่มอุณหภูมิแบบควบคุมในกระบวนการอบวัสดุเส้นใยคาร์บอนเป็นสิ่งสำคัญเพื่อหลีกเลี่ยงการแตกร้าวและการรับประกันการอบให้สมบูรณ์ ระบบการเพิ่มอุณหภูมิแบบโปรแกรมสามารถให้สภาพแวดล้อมในการอบที่ค่อนข้างคงที่และมีแนวโน้มน้อยกว่าที่จะเกิดข้อบกพร่อง เวลาการเพิ่มอุณหภูมิที่แนะนำมักถูกกำหนดโดยผลิตภัณฑ์อีพ็อกซี่และเงื่อนไขทางสิ่งแวดล้อม เช่น ความชื้นหรืออุณหภูมิรอบตัวที่ส่งผลกระทบต่อการอบในขั้นตอนสุดท้าย เช่น การไม่ปฏิบัติตามโปรโตคอลเหล่านี้อาจทำให้เกิดข้อบกพร่องเชิงโครงสร้าง เช่น การเพิ่มการเกิดรอยร้าวและการแยกตัวของวัสดุตามที่ระบุโดยข้อมูลเกี่ยวกับการเพิ่มการเกิดรอยร้าวและการแยกตัว หากไม่ปฏิบัติตามโปรโตคอลที่แนะนำ การใช้ระบบการถ่ายภาพความร้อนหรือระบบตรวจสอบสามารถมีคุณค่าอย่างมากในการติดตามการเปลี่ยนแปลงของอุณหภูมิในแม่พิมพ์และช่วยให้สามารถสร้างสภาพแวดล้อมการอบแบบควบคุมได้ตามที่ประดิษฐ์ขึ้น

การตรวจสอบความแข็งหลังการอบ

การทดสอบความแข็งหลังการอบเป็นหนึ่งในวิธีที่สำคัญเพื่อยืนยันคุณภาพของวัสดุเส้นใยคาร์บอนที่ผ่านการอบแล้ว นอกจากนี้ การทดสอบนี้สามารถทำได้หลายวิธี เช่น การทดสอบความแข็งแบบ Shore ซึ่งให้ข้อมูลที่มีค่าเกี่ยวกับความแข็งแรงและความทนทานของวัสดุ โดยแท้จริงแล้วสามารถทำได้ง่ายดายในฝ่ามือของผู้ใช้ การเข้าใจเชิงสถิติของระบบอุตสาหกรรมสะท้อนถึงความสัมพันธ์ที่สูงมากระหว่างความแข็งและความเหมาะสมในการใช้งานของวัสดุ อ่านings ความแข็งเหล่านี้ยังเป็นตัวชี้วัดของการควบคุมคุณภาพ เนื่องจากความแข็งที่เพิ่มขึ้นมักจะเป็นตัวชี้วัดของความแข็งแรงที่เพิ่มขึ้นและความคงทนยาวนานของวัสดุ ผลลัพธ์จากการทดสอบเหล่านี้ชี้ให้เห็นถึงการตีความที่มีความหมายสำหรับคุณภาพและความน่าเชื่อถือของโครงสร้างเส้นใยคาร์บอนที่ผ่านการอบแล้ว ซึ่งสามารถใช้เป็นข้อมูลนำเข้าเพื่อทำนายลักษณะของเส้นใยคาร์บอนที่ผ่านการอบแล้วได้อย่างเหมาะสม

การรับรองคุณภาพสำหรับความสมบูรณ์ของโครงสร้างเส้นใยคาร์บอน

วิธีการทดสอบที่ไม่ทำลาย

NDT มีบทบาทสำคัญมาก โดยเฉพาะในกรณีที่จำเป็นต้องตรวจสอบโครงสร้างคาร์บอนไฟเบอร์โดยไม่ทำให้เกิดความเสียหาย วิธีการ เช่น การตรวจสอบด้วยคลื่นอัลตราโซนิกหรือเทอร์โมกราฟฟี ช่วยให้เราสามารถระบุข้อบกพร่องที่อาจส่งผลต่อคุณสมบัติการทำงานของวัสดุได้ ข้อดีของ NDT คือสามารถระบุข้อบกพร่องที่เป็นไปได้โดยไม่เปลี่ยนแปลงความบริสุทธิ์ของผลิตภัณฑ์หรือทำลายผลิตภัณฑ์ ซึ่งรักษาความสมบูรณ์และความสามารถในการใช้งานของผลิตภัณฑ์ ผลลัพธ์แสดงให้เห็นว่าวิธีการเหล่านี้สามารถรับประกันความน่าเชื่อถือของคาร์บอนไฟเบอร์ได้อย่างมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งในพื้นที่การใช้งานที่สำคัญ เช่น อุตสาหกรรมการบินและยานยนต์ ขึ้นอยู่กับความต้องการโครงสร้างหรือปัจจัยต่างๆ เช่น ความหนาของ ผ้าคาร์บอนไฟเบอร์ และการรองรับโหลดประเภทต่างๆ การเลือกวิธีการ NDT ที่เหมาะสมจึงมีความสำคัญ

การตรวจสอบความสามารถในการรองรับโหลด

เป็นสิ่งสำคัญที่จะต้องกำหนดความสามารถในการรองรับน้ำหนักของโครงสร้างคาร์บอนไฟเบอร์ เพื่อให้มั่นใจว่าสามารถใช้งานได้อย่างปลอดภัยและประสิทธิภาพถูกบรรลุภายใต้การใช้งาน การทดสอบ เช่น การทดสอบแรงดึงและการทดสอบการงอ ถูกใช้เพื่อกำหนดความแข็งแรงและความยืดหยุ่นของวัสดุคาร์บอนไฟเบอร์ องค์กรต่างๆ เช่น ASTM และ ISO ได้กำหนดมาตรฐานสำหรับข้อจำกัดของโหลด เพื่อให้มั่นใจว่าผลิตภัณฑ์คาร์บอนไฟเบอร์ที่มีความทนทานและเชื่อถือได้สามารถถูกผลิตขึ้นมาได้ ตัวอย่างเช่น กระบวนการตรวจสอบเหล่านี้สามารถช่วยลดต้นทุนจากการล้มเหลวและเพิ่มอายุการใช้งานของชิ้นส่วนในสภาพแวดล้อมที่รุนแรง เช่น อุปกรณ์ก่อสร้างหรืออุปกรณ์กีฬา การปฏิบัติที่ดีสำหรับการทดสอบโหลดคือการสอบเทียบเครื่องมืออย่างแม่นยำและการบันทึกผลลัพธ์อย่างละเอียดซึ่งสามารถนำไปใช้ในการตัดสินใจเกี่ยวกับการออกแบบและการผลิตในอนาคต ดังนั้นจึงสามารถยืนยันโครงสร้างในระยะยาว

ส่วน FAQ

ทำไมการทำความสะอาดพื้นผิวรองรับก่อนการใช้ผ้าคาร์บอนไฟเบอร์จึงมีความสำคัญ?

การทำความสะอาดพื้นผิวช่วยกำจัดสิ่งปนเปื้อน เช่น น้ำมัน ฝุ่น และความชื้น ซึ่งมีความสำคัญต่อการยึดเกาะที่เหมาะสมและการทำงานอย่างเต็มประสิทธิภาพของผ้าคาร์บอนไฟเบอร์

การขัดผิวช่วยเพิ่มการยึดเกาะสำหรับการใช้งานคาร์บอนไฟเบอร์ได้อย่างไร?

เทคนิคการขัด เช่น การขัดผิวหรือการพ่นทรายสร้างเนื้อผิวที่ละเอียดยิ่งขึ้น ส่งเสริมการยึดเกาะและการประสานที่ดีขึ้นของผ้าคาร์บอนไฟเบอร์

สัดส่วนการผสมเรซินที่แนะนำคืออะไร?

โดยทั่วไปแล้ว สัดส่วนการผสมเรซิน 2:1 หรือ 3:1 (เรซินต่อฮาร์เดนเนอร์) เป็นที่แนะนำ พร้อมให้มีการปรับแต่งตามความต้องการเฉพาะของโครงการ

ทำไมการจัดแนวทิศทางถึงสำคัญในแผ่นคาร์บอนไฟเบอร์?

การจัดแนวทิศทางช่วยเพิ่มประสิทธิภาพในการกระจายแรง ลดจุดรวมของแรงดึง และปรับปรุงสมบัติกลไกอย่างมีนัยสำคัญเมื่อเทียบกับการวางเส้นใยแบบสุ่ม

เทคนิคการปิดผนึกที่มีประสิทธิภาพในกระบวนการ vacuum bagging มีอะไรบ้าง?

เทคนิคการปิดผนึกที่มีประสิทธิภาพรวมถึงการใช้เทปปิดผนึกและการใส่ถุงสองชั้นเพื่อกำจัดอากาศในโพรงและเพิ่มความแข็งแรงของโครงสร้างคอมโพสิต
