Hoe sterk is koolstofvezel tweerichtingsweefsel vergeleken met andere materialen?

Overzicht: doel en prestaties

Koolstofvezel tweerichtingsweefsel wordt veel gebruikt waar stevigheid, stijfheid en weerstand tegen belastingen in meerdere richtingen vereist zijn. In plaats van alleen op vezels in één richting te vertrouwen, weeft dit weefsel koolstofvezels in een orthogonaal patroon, zodat onderdelen belastingen uit meerdere assen kunnen weerstaan. Ingenieurs kiezen voor koolstofvezel tweerichtingsweefsel wanneer een evenwichtige combinatie van treksterkte, dimensionale stabiliteit en goede vormbaarheid nodig is. Dit artikel legt uit wat koolstofvezel tweerichtingsweefsel zijn mechanische voordelen geeft, vergelijkt het met gangbare alternatieven, beschrijft de productie- en ontwerpimplicaties en biedt praktische richtlijnen voor het specificeren en gebruiken ervan.

Wat koolstofvezel tweerichtingsweefsel is

Weefstructuur en basismechanica

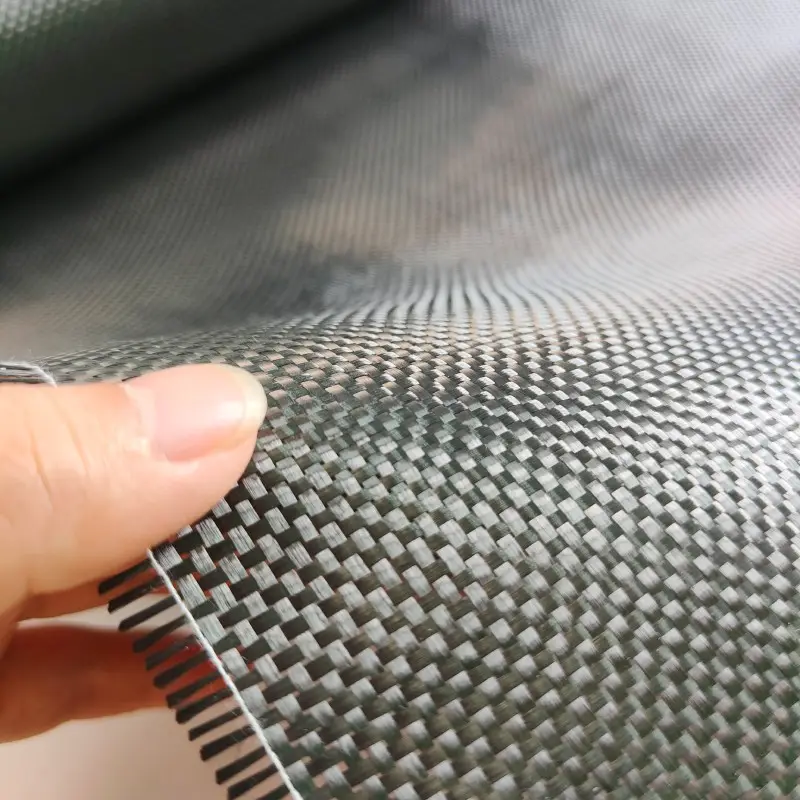

Koolstofvezel tweerichtingsweefsel komt meestal voor als een geweven stof waarin continue koolstofvezels zowel in de opeenloop- als de inslagrichting lopen. Algemene weefpatronen zijn onder andere platte weefsel, twill en satijn; elk patroon beïnvloedt de drapering, het oppervlak en de vezelpakking. Aangezien de vezels in twee hoofdrichtingen aanwezig zijn, verdelen laminaten die zijn gemaakt van koolstofvezel tweerichtingsweefsel trek-, druk- en schuifkrachten gelijkmatiger over een vlak dan systemen in één richting. Het resultaat is een verbeterde prestatie buiten de as en een verminderde gevoeligheid voor verkeerd uitgelijnde belastingen.

Materiaalonbestanddelen en variabelen die van belang zijn

Het weefsel zelf is slechts één element. De prestaties van het eindproduct hangen af van het vezeltype (standaard, intermediair of hoog modulus), de garengrootte, de sizer-chemie, de harskeuze (epoxy, vinylester, polyester) en het vezelvolumepakket in de geharde laminaat. Zeggen dat het "Carbon Fiber Bidirectional Fabric" is, impliceert een bepaalde textielarchitectuur; ontwerpers moeten dit combineren met een compatibel harsysteem en een geschikte verwerkingsmethode om de verwachte mechanische eigenschappen te bereiken.

Mechanische prestaties: trek-, druk- en schuifbelasting

Trekgedrag en meervoudige sterkte

Bij trekbelasting leveren laminaatplaten van Carbon Fiber Bidirectional Fabric betrouwbare sterkte in beide belangrijkste vlakrichtingen. In vergelijking met ongerichte laminaatplaten, die slechts in één richting hun maximum bereiken, vertoont Carbon Fiber Bidirectional Fabric minder variatie in stijfheid en sterkte wanneer belastingen roteren of zich verspreiden. Deze betrouwbaarheid maakt het geschikt voor panelen, verkleedstukken en structurele huiden die worden belast met onzekere of gecombineerde belastingspaden.

Compressie-, knik- en schuifweerstand

De compressieve sterkte en knikweerstand worden beïnvloed door de laminaatdikte, harsbestendigheid en consolidatiekwaliteit. Geweven koolstofvezel tweerichtingsweefsel kan de neiging tot lokale knik verminderen, omdat de binding de vezels stabiliseert en lokale micro-knikweerstand biedt. De interlaminaire schuifsterkte wordt vaak verbeterd door de mechanische verstrengeling die inherent is aan het weefsel, hoewel de harsbestendigheid en het porositeitpercentage blijven de belangrijkste factoren voor prestaties uit het vlak.

Vergelijking met eenrichtingskoolstof en andere vezels

Wanneer eenrichtingskoolstof superieur is

Als een toepassing een dominante, goed gedefinieerde axiale belasting heeft (bijvoorbeeld een spanband of een eenrichtingsmast), dan kunnen unidirectionele koolstofvezellaminaten de hoogste specifieke treksterkte per gewicht bereiken langs die as. In tegenstelling hiermee offeren bidirectionele koolstofvezelweefsels wat piekprestaties in een enkele as op, om een gebalanceerd gedrag te verkrijgen over twee assen. De keuze hangt af van of de belastingen voorspelbaar zijn en voornamelijk eenrichtingsgericht zijn of meer gevarieerd zijn.

Alternatieven van glasvezel en aramide

Glasvezelweefsels zijn goedkoper en taaier in geval van impact, maar ze zijn zwaarder en veel minder stijf dan bidirectioneel koolstofvezelweefsel bij dezelfde dikte. Aramide (Kevlar) biedt uitstekende energieabsorptie en slagvastheid, maar heeft een lagere drukstijfheid en minder goede UV-bestendigheid in vergelijking met koolstofvezel. Ontwerpers gebruiken vaak hybride lagenopbouws - bijvoorbeeld bidirectioneel koolstofvezelweefsel voor stijfheid met een buitenste aramide laag voor slagbestendigheid - om de eigenschappen in balans te brengen.

Invloed van fabricage en verwerking op de sterkte

Laminaatmethode en verdichtingskwaliteit

De productieroute - handmatig lamineren, vacuümtas, harst-infusie of autoclaafharding - heeft een grote invloed op de uiteindelijke sterkte. Verdichting met hogere druk en temperatuur (vacuümtas met warmte of autoclaaf) vermindert het aantal luchtbellen en verhoogt het vezelvolumegewicht, waardoor meer van de theoretische sterkte van koolstofvezel tweerichtingsweefsel wordt benut. Slechte verdichting laat luchtbellen achter die dienen als startpunten voor scheuren en de vermoeiingslevensduur verlagen.

Prepregs en harscontrole

Koolstofvezel tweerichtingsweefsel in prepregvorm (vooraf geïmpregneerd met een gecontroleerd harsgehalte) wordt vaak gebruikt wanneer herhaalbare mechanische eigenschappen vereist zijn. Prepregs zorgen voor een consistente harsfractie, eenvoudiger laminaten en schonere verwerking, wat helpt om het gewenste vezelvolumegewicht te bereiken en harsrijke gebieden te minimaliseren die de specifieke sterkte verlagen.

Ontwerpstrategieën om het voordeel te maximaliseren

Laagopstapeling en oriëntatiekeuzes

Zelfs met koolstofvezel tweerichtingsweefsel is de stapelvolgorde belangrijk. Ingenieurs combineren vaak tweerichtingslagen met eenrichtingslagen om de maximale sterkte precies te plaatsen waar die nodig is, terwijl op andere plaatsen multidirectionele taaiheid wordt behouden. Met eindige-elementenanalyse in combinatie met laminatentheorie wordt bepaald waar koolstofvezel tweerichtingsweefsel de beste afweging biedt tussen gewicht en stijfheid.

Hybride en sandwichconstructies

Het combineren van koolstofvezel tweerichtingsweefsel met een lichtgewicht kern (schaum of honingraat) levert sandwichpanelen op met zeer hoge buigstijfheid bij minimaal massa. In dergelijke samenstellingen weerstaat het koolstofvezel tweerichtingsweefsel belastingen in het vlak, terwijl de kern afschuiving weerstaat en het traagheidsmoment vergroot, wat bijzonder waardevol is in de luchtvaart en high-performance autoconstructies.

Duurzaamheid en breukmodi

Vermoeiingsprestaties en scheurpropagatie

Wanneer deze correct worden geconsolideerd en gehard, vertonen koolstofvezel tweerichtingsweefsel laminaatjes doorgaans een goede vermoeiingslevensduur. De geweven structuur helpt om scheurtips af te vlakken en wisselende spanningen te verdelen, waardoor catastrofale scheuruitbreiding wordt uitgesteld in vergelijking met slecht verwerkte of te brosse laminaatjes. Vermoeiingsprestaties zijn echter gevoelig voor het luchtvolume, de taaiheid van de hars en de milieublootstelling.

Slaggedrag en risico op delaminatie

Geweven koolstofvezel tweerichtingsweefsel verdraagt doorgaans lage-energie-impactbelastingen beter dan stijve UD-opstellingen, omdat de vezels in elkaar grijpen en scheurgroei tegengaan. Toch zijn koolstofcomposieten over het algemeen minder taai dan metalen; hoge-energie-impact kan nog steeds leiden tot lokale verplettering, matrixscheuren of delaminatie. Ontwerpers verminderen dit risico door gebruik te maken van taaiere matrixmaterialen, tussengeplaatste lagen, kernmaterialen of hybride buitenlagen.

Testen, normen en praktijkverificatie

Gestandaardiseerde mechanische testen

Acceptabele vergelijkingen zijn gebaseerd op genormaliseerde tests - ASTM-trek-, -druk- en -interlaminaire schuifprocedures - die worden toegepast op representatieve laminaatopstellingen. Aangezien de eigenschappen van koolstofvezel tweerichtingsgeweef afhangen van hars, vezelvolume en verwerking, is directe vergelijking van appels met appels essentieel bij het vergelijken met andere materialen.

Validatie en kwalificatie van service

Voor kritieke toepassingen (luchtvaart, defensie) zijn traceerbaarheid van materialen, procescontrole en onderdelenonderzoek voorwaarden. Koolstofvezel tweerichtingsgeweef moet niet alleen worden gevalideerd in laboratoriumproeven, maar ook in full-scale componenten onder representatieve belasting om prestaties en levensduur te valideren.

Praktische aanbevelingen en selectiehulp

Kies het geweven materiaal passend bij belasting en vorm

Kies voor koolstofvezel tweerichtingsweefsel wanneer de geometrie of belasting van het onderdeel veelzijdig is, of wanneer het oppervlak en dimensionale stabiliteit belangrijk zijn. Als de belasting strikt uniaxiaal is en gewichtsoptimalisatie van groot belang is, gebruik dan aanvullende of vervangende eenrichtingslagen in de juiste oriëntaties.

Productiecapaciteit en kostenoverwegingen

Als u beschikt over een autoclaaf of betrouwbare prepregprocessen, dan levert koolstofvezel tweerichtingsweefsel voorspelbare, hoge prestaties. Voor projecten met een beperkt budget of lage volumes kunt u overwegen om vacuüm-infusie te gebruiken met zorgvuldig gecontroleerde opbouw, of het tweerichtingsweefsel te combineren met vezels van lagere kosten waar passend.

Veelgestelde vragen

Hoe vergelijkt koolstofvezel tweerichtingsweefsel zich met eenrichtingskoolstof in sterkte?

Koolstofvezel tweerichtingsweefsel biedt sterke, gebalanceerde trek- en schuifweerstand over twee assen, waardoor het superieur is in toepassingen met multidirectionele belastingen. Eenzijdige koolstofvezel kan de maximale treksterkte in één richting overschrijden, maar alleen wanneer de belastingen overeenkomen met de vezeloriëntatie.

Is koolstofvezel tweerichtingsweefsel geschikt voor toepassingen waarbij impact optreedt?

Koolstofvezel tweerichtingsweefsel biedt verbeterde weerstand tegen lichte inslagen vergeleken met stijve eenzijdige laminaatplaten, omdat de geweven structuur helpt bij het verdelen van energie. Voor inslagen met hoge energie verbetert het combineren van koolstofvezel tweerichtingsweefsel met taaiere tussenschichten of hybride vezels (bijvoorbeeld aramide) de algehele beschadigingsweerstand.

Kan ik koolstofvezel tweerichtingsweefsel gebruiken voor gebogen, complexe vormen?

Ja — kies een weefsel met een goede drapage (twill of satijn) en gebruik zorgvuldige opbouwtechnieken. Voor strakke radii, gebruik meerdere kleinere lagen en overweeg het combineren van bidirectionele lagen met unidirectionele versterkingen waar nodig.

Wat zijn de beste praktijken om ervoor te zorgen dat koolstofvezel bidirectioneel weefsel de geadverteerde sterkte bereikt?

Gebruik gecertificeerd materiaal van betrouwbare leveranciers, controleer het vezelvolumefractie (gebruik indien mogelijk prepreg), minimaliseer het luchtpercentage door correcte consolidatie, kies een geschikt harsysteem en volg gevalideerde uithardingscycli. Kwaliteitscontrole en gestandaardiseerde tests na fabricage zijn essentieel.
